ម៉ូឌុលឡាស៊ែរ LK-NYSD Mini UWB DML

  • ការរចនាខ្នាតតូច
  • ម៉ូឌុលផ្ទាល់
  • ជួរថាមវន្តខ្ពស់។
  • កម្រិតបញ្ជូន 18 GHz
  • ចរន្តកម្រិតទាប
  • ថាមពលទិន្នផលខ្ពស់
  • កញ្ចប់មេអំបៅ 7pin ជាមួយឧបករណ៍ភ្ជាប់ SMA
  • សីតុណ្ហភាពប្រតិបត្តិការ: -40 ទៅ 70 ℃
  • ភាពជឿជាក់បានប្រសើរឡើង
  • RIN ទាប
សាកសួរ

+ 86 29 88244373

ការ​ពិពណ៌នា​ពី​ផលិតផល

ឡាស៊ែរ LK-NYSD គឺជាឡាស៊ែរ DFB បង្រួម និងកែប្រែដោយផ្ទាល់ ដែលត្រូវបានរចនាឡើងសម្រាប់ដំណើរការល្អប្រសើរនៅក្នុងប្រព័ន្ធទំនាក់ទំនងខ្សែកាបអុបទិកលីនេអ៊ែរ។ វា​មាន​សមត្ថភាព​បញ្ចេញ​រលក​ប្រវែង 1310nm, 1550nm និង CWCM។ ឡាស៊ែរទាំងនេះបម្រើជាការជំនួសដ៏ប្រសើរសម្រាប់ប្រព័ន្ធខ្សែ coaxial សម្រាប់បញ្ជូនសញ្ញានៅប្រេកង់ 12 GHz ឬ 18 GHz ។

វាបង្កើនភាពជឿជាក់នៃបណ្តាញទំនាក់ទំនងមីក្រូវ៉េវដោយរក្សាភាពសុចរិតនៃសញ្ញា RF កំឡុងពេលបញ្ជូន។ ដោយសារលក្ខណៈទាំងនេះ ផលិតផលឡាស៊ែរនេះជួយបង្កើនគុណភាពសញ្ញាយ៉ាងសំខាន់នៅទូទាំងវិសាលគមទូលំទូលាយនៃកម្មវិធី ដូចជាការដកអង់តែន ទូរលេខ ពេលវេលា និងការបែងចែកសញ្ញាយោង និងការវាស់វែង និងការពន្យារពេល។

ឡាស៊ែរ LK-NYSD បំពាក់នូវឧបករណ៍ញែកអុបទិករួមបញ្ចូលគ្នា ម៉ាស៊ីនត្រជាក់កម្ដៅ (TEC) ទែរម៉ូស្ទ័រ បន្ទះសៀគ្វីឡាស៊ែរ និងម៉ូនីទ័រ photodiode ដែលទាំងអស់នេះត្រូវបានផ្សាភ្ជាប់នៅក្នុងកញ្ចប់មេអំបៅ 7 ម្ជុល ដើម្បីធានាបាននូវការការពារពីធម្មជាតិ។

បញ្ជាក់បច្ចេកទេស

អត្រាអតិបរមាដាច់ខាត

ប៉ា​រ៉ា​មែ​ត្រ និមិត្តរូប អប្បបរមា អតិបរមា។ អង្គភាព
ឡាស៊ែរ diode បញ្ជូនបន្តចរន្ត If - 120 mA
ឡាស៊ែរ diode វ៉ុលបញ្ច្រាស V - 1 V
ថាមពលខាងមុខ Pf - 20 dBm ។
វ៉ុលបញ្ច្រាស PD V - 15 V
ចរន្តបញ្ជូនបន្ត (PD) Im - 2 mA
សីតុណ្ហភាពប្រតិបត្តិការ ទៅ -40 +70 ° C
សី​តុ​ណ្ហា​ភាព​ផ្ទុក Ts -55 +85 ° C
សំណើមដែលទាក់ទងនៃការផ្ទុក Sr - 85 %

លក្ខណៈអគ្គិសនី/អុបទិក (TC = 22±3℃)

ប៉ា​រ៉ា​មែ​ត្រ និមិត្តរូប ល័ក្ខខ័ណ្ឌតេស្ត នាទី ប្រភេទ អតិបរមា គ្រឿង ចំណាំ (Note)
រលក λ IF = Iop, T = កំពូល 1310nm, 1550nm, CWDM
-		 nm បានជ្រើសរើស
ប្រេកង់ - ក្រុមតន្រ្តី X 0.1 - 12 GHz -
ក្រុមតន្ត្រី Ku 1 - 18
ថាមពលទិន្នផលអុបទិក P IF=Iop - 10 - mW 1
Thershold បច្ចុប្បន្ន Ith - - - 10 mA -
ចរន្តប្រតិបត្តិការ។ Iop - - 55 100 mA -
វ៉ុលប្រតិបត្តិការ Vop - - 1.5 2.5 V -
ប្រសិទ្ធភាពជម្រាល SE - 0.2 - - វ៉ា -
សមាមាត្រការបង្ក្រាបរបៀបចំហៀង អេស។ អេស។ អេស IF=Iop 30 - - dB -
សំលេងរំខានអាំងតង់ស៊ីតេដែលទាក់ទង RIN - - -150 -130 dB / ហឺត -
កម្រិតបញ្ជូន (-3dB, I=60mA) S21 ក្រុមតន្រ្តី X - 12 - GHz -
ក្រុមតន្ត្រី Ku - 18 -
ការបាត់បង់ត្រឡប់មកវិញ (VSWR) VSWR ក្រុមតន្រ្តី X - - 2 dB -
ក្រុមតន្ត្រី Ku - - 2.2
បញ្ចូល 1 dB ការបង្ហាប់ - - 15 - - dBm ។ -
ធន់ទ្រាំនឹងទែម៉ូម៉ែត្រ Rth @ ២០ អង្សាសេ - 10 - ខុម -
TEC បច្ចុប្បន្ន It - - - 1.2 A 2
តង់ស្យុង TEC Vt - - - 2.5 V 2
សមត្ថភាព (PD) Ct - - - 20 pF -
តាមដានបច្ចុប្បន្ន Im - 0.10 - 2.0 mA -
ចរន្តងងឹត (PD) Id - - - 50 nA -

ភក្ដិកំណត់ត្រាកំណត់:បន្ទះសៀគ្វីឡាស៊ែរទាំងអស់បានមកពី wafers ដែលត្រូវបានបញ្ជាក់ដោយប្រើឧបករណ៍តំណាងជាច្រើនដែលត្រូវតែសម្រេចបាននូវទិន្នផលដែលអាចទទួលយកបានសម្រាប់ការដុតចូល។

1. សីតុណ្ហភាពឡាស៊ែរកំណត់ 25 ℃, ចរន្តលំអៀងនៅ 55mA

2. ករណីប្រតិបត្តិការសីតុណ្ហភាព -40 ~ 70 ℃


● ខ្សែកោងធម្មតា។

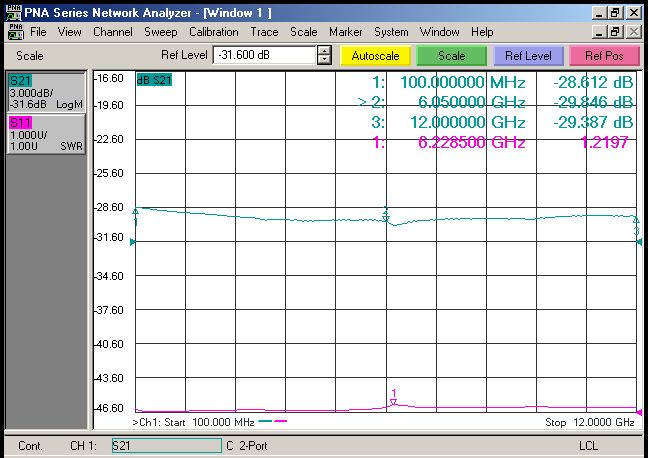

រូបភាពទី 1. LK-NYSD Series laser X band S-curve

រូបភាពទី 2. LK-NYSD Series laser Ku band S-curve


● វិសាលគមធម្មតា

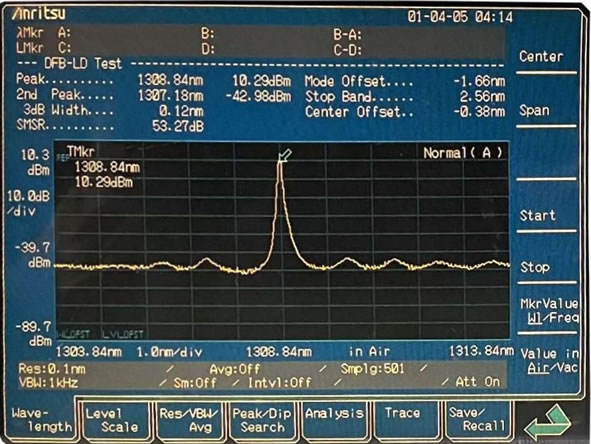

រូបភាពទី 3. LK-NYSD Series laser Spectrogram - band 1nm

រូបភាពទី 4. LK-NYSD Series laser Spectrogram - band 10nm


● វិមាត្រ

រូបភាពទី 5. វិមាត្រនៃស៊េរី LK-NYSD


● និយមន័យនៃ Pin

ធាតុ និយមន័យ
ពិន 1 2 3 4 5 6 7 8 9
ការពិពណ៌នា PD- PD+ LD- ឧបករណ៍កំដៅ ឧបករណ៍កំដៅ TEC- TEC+ ទិន្នផល RF ការបញ្ចូលអុបទិក 输入
វាយបញ្ចូល -- -- -- -- -- -- -- អេសអេសអេ - ខេ FC/APC

● ព័ត៌មានអំពីការបញ្ជាទិញ

សន្លឹកទី១៖

សារីុ 13 15 W1 W2 W3 W4 W5 W6 W7
រលកពន្លឺ (nm) 1310 1550 1270 1290 1310 1330 1350 1370 1390
CWDM

សន្លឹកទី១៖

សារីុ ប្រេកង់
X 0.1 ទៅ 12 GHz
Ku 1 ដល់ 18 GHz

សន្លឹកទី១៖

សារីុ ប្រភេទឧបករណ៍ភ្ជាប់អុបទិក សំគាល់
N ប្ដូរតាមបំណង
A FC / APC ស្តង់ដារ 9/125μm ជាតិសរសៃរបៀបតែមួយ
P FC / កុំព្យូទ័រ ស្តង់ដារ 9/125μm ជាតិសរសៃរបៀបតែមួយ

ការកម្មវិធី

  • ទំនាក់ទំនងទិន្នន័យល្បឿនលឿន

  • ការដកអង់តែន

  • បណ្តាញទូរស័ព្ទចល័ត និងកុំព្យូទ័រ

  • ការបញ្ជូនតំណ RF អាណាឡូក

  • ទំនាក់ទំនងយោធា

  • ការតាមដាន តេឡេម៉ែត្រ និងការត្រួតពិនិត្យ

  • ប្រព័ន្ធ Telemetry

  • ប្រព័ន្ធការពារ និងយោធា
