LK-AMPD-S មីក្រូវ៉េវពង្រីកល្បឿនលឿន InGaA ជាឧបករណ៍ថតរូប
- ល្បឿនលឿន, កម្រិតបញ្ជូនធំទូលាយ
- រួមបញ្ចូល Bias-T
- O/E Hybrid រួមបញ្ចូលគ្នា
- ទទួលបានខ្ពស់ សំលេងរំខានទាប អ៊ីនធឺណិត
- បិទជិត Hermetically, ឧបករណ៍ភ្ជាប់ SMA
- ចរន្តងងឹតទាប សមាមាត្រសញ្ញាទៅសំឡេងរំខានខ្ពស់។
- កត្តាទម្រង់តូច។
ការពិពណ៌នាពីផលិតផល
LK-AMPD-S គឺជាកូនកាត់នៃ photodiode InGaAs និងអំព្លីសំលេងរំខានទាប ដែលត្រូវបានរចនាឡើងសម្រាប់ការឆ្លើយតបអុបទិកធំទូលាយពី 1000 ទៅ 1650nm និងផ្តល់នូវការកើនឡើង 15 dB RF ។ វាផ្តល់នូវដំណើរការល្បឿនលឿនជាមួយនឹងកម្រិតបញ្ជូន 12GHz និង 18GHz ហើយត្រូវបានបំពាក់ដោយការផ្គត់ផ្គង់ +5V ។
ម៉ូឌុលនេះគឺឆបគ្នាជាមួយនឹងស្តង់ដារ single-mode 9/125μm fiber ហើយមានឧបករណ៍ភ្ជាប់ SMA ជាមួយនឹង 50 ohm impedance match។
LK-AMPD-S ត្រូវបានផ្សាភ្ជាប់ hermetically សម្រាប់ការការពារបរិស្ថាន និងមានការរចនាទម្ងន់ស្រាល ជាមួយនឹងម៉ាស់តិចជាង 23 ក្រាម។ វាអនុលោមទៅតាមការរឹតបន្តឹងនៃសារធាតុគ្រោះថ្នាក់ (RoHS) Directive 2.0 ដែលធានានូវនិរន្តរភាពបរិស្ថាន និងការប្រកាន់ខ្ជាប់នូវស្តង់ដារសុវត្ថិភាពដ៏តឹងរ៉ឹង។
បញ្ជាក់បច្ចេកទេស
| ការវាយតម្លៃអតិបរមាធម្មតា និងដាច់ខាត | ||||
|---|---|---|---|---|
| ប៉ារ៉ាមែត្រ | និមិត្តសញ្ញា។ | ប្រភេទ | ការផ្តល់ចំណាត់ថ្នាក់ | អង្គភាព |
| ជួរសីតុណ្ហាភាពផ្ទុក | Tអេសស៊ីជី។ | -២០ ដល់ +៦០ | -២០ ដល់ +៦០ | ℃ |
| ជួរសីតុណ្ហភាពករណីប្រតិបត្តិការ | TC | 25 | -២០ ដល់ +៦០ | ℃ |
| វ៉ុលលំអៀង | VR | +5 | +5 ដល់ +9 | V |
| ថាមពលបញ្ចូលអុបទិក | ពិន | 0 | +10 | dBm ។ |
| ថាមពលអុបទិកដែលឆេះចេញ | PB | - | +13 | dBm ។ |
| សីតុណ្ហភាពនៃការផ្សារដែក | Tp | 280 (10s) | 330 (10s) | ℃ |
| លក្ខណៈអគ្គិសនី/អុបទិក (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| ប៉ារ៉ាមែត្រ | និមិត្តសញ្ញា | ល័ក្ខខ័ណ្ឌតេស្ត | ប៉ារ៉ាម៉ែត្រតម្លៃ | អង្គភាព | ||
| ជួររលកពន្លឺ | λ | - | 1000 ដល់ 1650 | nm | ||
| ជួរប្រេកង់ | - | - | X - ក្រុមតន្រ្តី | Ku - ក្រុមតន្រ្តី | - | |
| កម្រិតបញ្ជូនសញ្ញាតូច | f-3dB | TC = 22 ± 3 ℃ | 0. ៣ ～ ១២ | 0. ៣ ～ ១២ | GHz | |
| ទំនួលខុសត្រូវ | Re | VR =+5V, ទំin =10mW | λ = 1310 nm | ≥ ១២ | ≥ ១២ | A/W |
| λ = 1550 nm | ≥ ១២ | ≥ ១២ | ||||
| ភាពរាបស្មើនៃអំព្លីទីត | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| ថាមពលអុបទិកតិត្ថិភាព | Ps | VR =+ 5 V, λ = 1550 nm AC Modulated |
10 | dBm ។ | ||
| ការទទួលបានសញ្ញា RF (ធម្មតា) | G | - | ២១.៩៥ ± ១.៨៤ | dB | ||
| ថាមពលទិន្នផល RF តិត្ថិភាព | Pចេញ | - | +3 | dBm ។ | ||
| លទ្ធផល VSWR | VSWR | - | ≤ ១.២ | - | ||
| ផលប៉ះពាល់លទ្ធផល | RL | - | 50 | Ω | ||

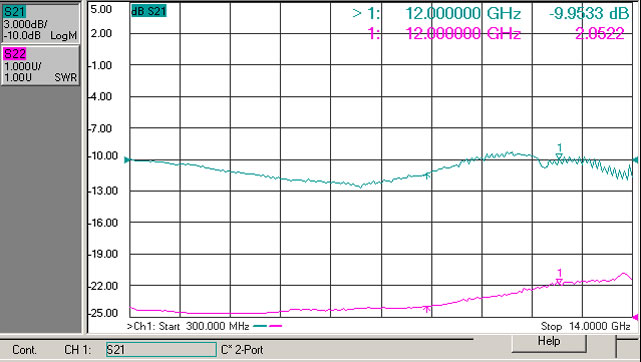

● ខ្សែកោងឆ្លើយតបធម្មតា។
(រូប។ 1 X - Band Photodetector Frequency Response)
(រូប។ 2 Ku - Band Photodetector Frequency Response)
●វិមាត្រ និងម្ជុល (ឯកតា៖ mm[អ៊ីញ])
ឧបករណ៍ភ្ជាប់ RF: SMA
●ការរៀបតាមលំដាប់ព
សន្លឹកទី១៖
| លេខកូដ | ការទទួលបានសញ្ញា RF | សំគាល់ |
| S | ១២០ ឃ | ធម្មតា & ប្រេកង់កណ្តាល |
សន្លឹកទី១៖
| លេខកូដ | កម្រិតបញ្ជូនអាណាឡូក |
| X | 0. 3 ដល់ 12 GHz |
| Ku | 0. 8 ដល់ 19.5 GHz |
សន្លឹកទី១៖
| លេខកូដ | ប្រភេទភ្ជាប់ | សំគាល់ |
| N | គ្មានឧបករណ៍ភ្ជាប់ | Single-mode 9/125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / កុំព្យូទ័រ |
● ការប្រុងប្រយ័ត្ន
កាំពត់សរសៃមិនតិចជាង 20 ម.ម សម្រាប់ជៀសវាងការខូចសរសៃ។
ត្រូវប្រាកដថាផ្នែកភ្ជាប់នៃសរសៃអំបោះគឺស្អាតមុនពេលភ្ជាប់វាទៅសៀគ្វីអុបតូ។
ការការពារ ESD ដែលសមស្របគឺត្រូវបានទាមទារនៅក្នុងការផ្ទុក ការដឹកជញ្ជូន និងការប្រើប្រាស់។
ឧបករណ៍ចាប់រូបភាពស្តង់ដាររបស់យើងទាំងអស់អាចត្រូវបានប្ដូរតាមបំណងទៅជាម៉ូឌុល!
ការកម្មវិធី
ដំណើរការព័ត៌មានរ៉ាដា
សង្គ្រាមអេឡិចត្រូនិក
ការវាស់វែងអង់តែន
ការទំនាក់ទំនងខ្សែកាបអុបទិក
សន្តិសុខនិងការឃ្លាំមើល
