ឧបករណ៍បញ្ជូនអុបទិក LK-NY30E Ka-Band

Ultra-wideband (ប្រសើរជាង 35GHz)
DWDM
ជួរថាមវន្តខ្ពស់។
ថាមពលទិន្នផលខ្ពស់
អាំងតង់ស៊ីតេទំនាក់ទំនងទាប (RIN)
មានរបៀបធ្វើការច្រើន។
សីតុណ្ហភាពប្រតិបត្តិការ: (-40 ℃ ~ 70 ℃)

សាកសួរ

+ 86 29 88244373

[អ៊ីមែលការពារ]

ការពិពណ៌នាពីផលិតផល

ឧបករណ៍បញ្ជូនអុបទិក LK-NY30E ស៊េរី Ka-Band ត្រូវបានបង្កើតឡើងជាចម្បងពីសមាសធាតុសំខាន់ៗមួយចំនួន រួមមានប្រភពពន្លឺឡាស៊ែរថាមពលខ្ពស់ ម៉ូឌុលអាំងតង់ស៊ីតេ LiNbO3 ជ្រុលវ៉ាយប៊ែន សៀគ្វីបំប្លែងស្ថេរភាពវ៉ុល សៀគ្វីបើកបរ សៀគ្វីត្រួតពិនិត្យ និងចង្អុលបង្ហាញ។

ឧបករណ៍បញ្ជូននេះដំណើរការនៅក្នុងវិសាលគម ITU-standard dense wavelength division multiplexing (DWDM) សម្រាប់ទិន្នផលសញ្ញាអុបទិកដែលបានកែប្រែរបស់វា។ វាមានកម្រិតបញ្ជូនម៉ូឌុលដែលលើសពី 35GHz និងមានសមត្ថភាពផលិតថាមពលអុបទិកទិន្នផលរហូតដល់ 10mW ជាមួយនឹងរលកពន្លឺទិន្នផលមានស្ថេរភាព។

ស៊េរី LK-NY30E ដំណើរការលើវ៉ុលផ្គត់ផ្គង់ថាមពលវិជ្ជមានតែមួយ ដោយរក្សាបាននូវដំណើរការដ៏រឹងមាំក្នុងជួរវ៉ុលចាប់ពី +12V ដល់ +36V។ លើសពីនេះទៀតឧបករណ៍បញ្ជូនត្រូវបានបំពាក់ដោយមុខងារចង្អុលបង្ហាញរួមបញ្ចូលគ្នាដែលផ្តល់នូវមតិត្រឡប់តាមពេលវេលាជាក់ស្តែងលើស្ថានភាពនៃការផ្គត់ផ្គង់ថាមពលនិងទិន្នផលថាមពលអុបទិកដែលធានានូវប្រតិបត្តិការដែលអាចទុកចិត្តបាននិងភាពងាយស្រួលនៃការត្រួតពិនិត្យ។

បញ្ជាក់បច្ចេកទេស

អត្រាអតិបរមាដាច់ខាត

ប៉ារ៉ាមែត្រ	និមិត្តរូប	អប្បបរមា	ប្រភេទ។	អតិបរមា។	អង្គភាព
សីតុណ្ហាភាពផ្ទុក	T_{អេសស៊ីជី។}	-55	+25	+85	℃
សីតុណ្ហភាពប្រតិបត្តិការ	T_C	-40	+25	+70	℃
ថាមពលបញ្ចូល RF¹	P_in	-	+15	+25	dBm ។
វ៉ុល	V_in	+12	+12	+36	V

(1) របៀបធ្វើការរលកបន្ត (CW) ។

លក្ខណៈបច្ចេកទេសអុបទិក និងអគ្គិសនី (TC = 22±3℃)

ប៉ារ៉ាមែត្រ	និមិត្តរូប	អប្បបរមា	ប្រភេទ។	អតិបរមា។	អង្គភាព	ចំណាំ (Note)
រលក	λ	1527.99	-	1563.05	nm	ស្តង់ដារ ITU
ប្រេកង់ (3dB)	f_3dB	2	-	35	GHz	-
ថាមពលបញ្ចេញពន្លឺ	P	10	-	-	mW	-
សំលេងរំខានអាំងតង់ស៊ីតេដែលទាក់ទង	រីន	-	-	-155	dBc/Hz	-
ការបាត់បង់ត្រឡប់មកវិញ (VSWR)	VSWR	-	-	2.5	-	-
បញ្ចូល 1 dB ការបង្ហាប់	-	+17	-	-	dBm ។	-

ការផ្គត់ផ្គង់ថាមពល (TC = 22 ± 3 ℃)

ប៉ារ៉ាមែត្រ	អប្បបរមា	ប្រភេទ។	អតិបរមា។	អង្គភាព
វ៉ុល	+12	+12	+36	V
បច្ចុប្បន្ន⁽²⁾	0.4	0.7	1.2	A

(2) លក្ខខណ្ឌសាកល្បង៖ វីន = + 12 វ៉។

● ខ្សែកោងឆ្លើយតបធម្មតា។

រូបភាពទី 1 LK-NY30E Ka-Band Transmitter ខ្សែកោងឆ្លើយតបធម្មតា

● ឯកតាវិមាត្រ៖ mm [អ៊ីញ]

មិនបានកំណត់

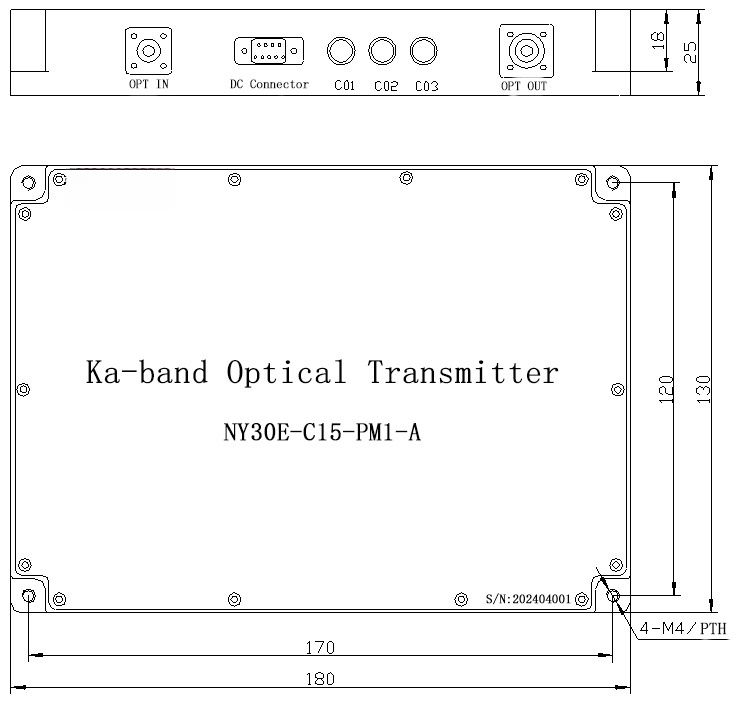

រូបភាពទី 2 វិមាត្របញ្ជូន LK-NY30E

ឧបករណ៍ភ្ជាប់ RF: SMA

ឧបករណ៍ភ្ជាប់ថាមពល៖ J30J-9-ZKP

● Pin Of Power Supply

ប៉ារ៉ាមែត្រ	ការពិពណ៌នា
ពិន	1	2	3	4	5	6	7	8	9
វ៉ុល	V_in			NC		GND			NC

● ពលំដាប់

មិនបានកំណត់

សន្លឹកទី១៖

និមិត្តរូប	ការពិពណ៌នា
30E	Ka-band ឧបករណ៍បញ្ជូនម៉ូឌុលខាងក្រៅ

សន្លឹកទី១៖

លេខកូដ	ប្រេកង់ (THz)	រលកពន្លឺ (nm)	លេខកូដ	ប្រេកង់ (THz)	រលកពន្លឺ (nm)
C15	191.5	1565.50	C39	193.9	1546.12
C16	191.6	1564.68	C40	194	1545.32
C17	191.7	1563.86	C41	194.1	1544.53
C18	191.8	1563.05	C42	194.2	1543.73
C19	191.9	1562.23	C43	194.3	1542.94
C20	192	1561.41	C44	194.4	1542.14
C21	192.1	1560.61	C45	194.5	1541.35
C22	192.2	1559.79	C46	194.6	1540.56
C23	192.3	1558.98	C47	194.7	1539.77
C24	192.4	1558.17	C48	194.8	1538.98
C25	192.5	1557.36	C49	194.9	1538.19
C26	192.6	1556.55	C50	195	1537.4
C27	192.7	1555.75	C51	195.1	1536.61
C28	192.8	1554.94	C52	195.2	1535.82
C29	192.9	1554.13	C53	195.3	1535.04
C30	193	1553.33	C54	195.4	1534.25
C31	193.1	1552.52	C55	195.5	1533.47
C32	193.2	1551.72	C56	195.6	1532.68
C33	193.3	1550.92	C57	195.7	1531.9
C34	193.4	1550.12	C58	195.8	1531.12
C35	193.5	1549.32	C59	195.9	1530.33
C36	193.6	1548.51	C60	196	1529.55
C37	193.7	1547.72	C61	196.1	1528.77
C38	193.8	1546.92	C62	196.2	1527.99

សន្លឹកទី 3៖

និមិត្តរូប	ការពិពណ៌នា
PM1	Panda Fiber
PM2	សរសៃអេលីបទិក

សន្លឹកទី១៖

និមិត្តរូប	ការពិពណ៌នា
CM	ការប្ដូរតាមបំណងរបស់អ្នកប្រើប្រាស់
A	FC/APC
