ម៉ូឌុលឡាស៊ែរ LK-NYCMD CWDM មីក្រូវ៉េវ DFB

  • ម៉ូឌុលដោយផ្ទាល់ DFB ឡាស៊ែរ
  • ជួរថាមវន្តខ្ពស់។
  • រលក៖ CWCM
  • កម្រិតបញ្ជូន 18 GHz
  • ចរន្តកម្រិតទាប
  • ថាមពលទិន្នផលខ្ពស់
  • កញ្ចប់មេអំបៅ 7pin ជាមួយឧបករណ៍ភ្ជាប់ SMA
  • សីតុណ្ហភាពប្រតិបត្តិការ: -40 ទៅ 70 ℃
  • ភាពជឿជាក់បានប្រសើរឡើង
សាកសួរ

+ 86 29 88244373

ការ​ពិពណ៌នា​ពី​ផលិតផល

ឡាស៊ែរ LK-NYCMD គឺជាឡាស៊ែរដែលមានសមត្ថភាពខ្ពស់ ផ្លាស់ប្តូរមតិយោបល់ដោយផ្ទាល់ (DFB) ដែលត្រូវបានរចនាឡើងដើម្បីដំណើរការល្អក្នុងទំនាក់ទំនងខ្សែកាបអុបទិកលីនេអ៊ែរ សម្រាប់កម្មវិធីដែលទាមទារកម្រិតបញ្ជូនដ៏ធំទូលាយបំផុត។ ស៊េរីនេះបម្រើជាការជំនួសដ៏ប្រសើរសម្រាប់ប្រព័ន្ធខ្សែ coaxial សម្រាប់ការបញ្ជូនសញ្ញាប្រេកង់ខ្ពស់នៅ 12 GHz ឬ 18 GHz ។

ដោយរក្សាភាពសុចរិតនៃសញ្ញា RF នៅក្នុងទម្រង់ដើមរបស់វា ស៊េរី LK-NYCMD បង្កើនភាពជឿជាក់នៃបណ្តាញទំនាក់ទំនងមីក្រូវ៉េវ។ ដោយសារលក្ខណៈទាំងនេះ ស៊េរីនេះធ្វើអោយប្រសើរឡើងគួរឱ្យកត់សម្គាល់នូវគុណភាពសញ្ញានៅទូទាំងកម្មវិធីជាច្រើនដូចជា ការគ្រប់គ្រងអង់តែនពីចម្ងាយ តេឡេម៉ែត្រ ការចែកចាយពេលវេលា និងសញ្ញាយោង ក៏ដូចជាប្រព័ន្ធរង្វាស់ និងការពន្យាពេលផងដែរ។

LK-NYCMD រួមបញ្ចូលឧបករណ៍ញែកអុបទិក ឧបករណ៍កម្តៅទឹកត្រជាក់ (TEC) ទែរម៉ូស្ទ័រ បន្ទះសៀគ្វីឡាស៊ែរឌីយ៉ូត និងម៉ូនីទ័រ photodiode ទាំងអស់ត្រូវបានផ្សាភ្ជាប់នៅក្នុងកញ្ចប់មេអំបៅ 7 ម្ជុលដ៏រឹងមាំ ដើម្បីធានាបាននូវការការពារប្រកបដោយប្រសិទ្ធភាព និងរក្សាបាននូវដំណើរការល្អបំផុត។

បញ្ជាក់បច្ចេកទេស
អត្រាអតិបរមាដាច់ខាត
ប៉ា​រ៉ា​មែ​ត្រ និមិត្តរូប អប្បបរមា អតិបរមា។ អង្គភាព
ឡាស៊ែរ diode បញ្ជូនបន្តចរន្ត If - 120 mA
ឡាស៊ែរ diode វ៉ុលបញ្ច្រាស V - 1 V
ថាមពលខាងមុខ Pf - 20 dBm ។
វ៉ុលបញ្ច្រាស PD V - 15 V
ចរន្តបញ្ជូនបន្ត (PD) Im - 2 mA
សីតុណ្ហភាពប្រតិបត្តិការ To -40 +70 ° C
សី​តុ​ណ្ហា​ភាព​ផ្ទុក Ts -55 +85 ° C
សំណើមដែលទាក់ទងនៃការផ្ទុក Sr - 85 %
លក្ខណៈបច្ចេកទេសអុបទិក និងអគ្គិសនី (Tc=25°C)
ប៉ា​រ៉ា​មែ​ត្រ និមិត្តរូប ល័ក្ខខ័ណ្ឌតេស្ត នាទី ប្រភេទ អតិបរមា គ្រឿង ចំណាំ (Note)
រលក λ IF = ខ្ញុំOP, T = TOP 1270 CW 1390 nm ជម្រើស
ប្រេកង់ - ជម្រើស X 0.3 - 12 GHz -
ជម្រើស Ku 0.8 - 18
ថាមពលទិន្នផលអុបទិក P IF=Iop - 10 - mW 1
Thershold បច្ចុប្បន្ន Ith λ: CWDM - 10 - mA -
ចរន្តប្រតិបត្តិការ។ Iop λ: CWDM - 55 100 mA -
វ៉ុលប្រតិបត្តិការ Vop λ: CWDM - 1.5 2.5 V -
ប្រសិទ្ធភាពជម្រាល SE - 0.2 - - វ៉ា -
សមាមាត្រការបង្ក្រាបរបៀបចំហៀង អេស។ អេស។ អេស λ: CWDM, IF=Iop 30 - - dB -
អាំងតង់ស៊ីតេសំលេងរំខាន RIN   - - -130 dB / ហឺត -
កម្រិតបញ្ជូន (-3dB, I=60mA) S21 ជម្រើស X - 12 - GHz -
ជម្រើស Ku - 18 -
ការបាត់បង់ត្រឡប់មកវិញ VSWR ជម្រើស X - - 2 dB -
ជម្រើស Ku - - 2.2
បញ្ចូល 1 dB ការបង្ហាប់     15 - - dBm ។ -
ធន់ទ្រាំនឹងទែម៉ូម៉ែត្រ Rth @០.២ ស៊ី - 10 - ខុម -
TEC បច្ចុប្បន្ន It - - - 1.2 A 2
តង់ស្យុង TEC Vt   - - 2.5 V 2
សមត្ថភាព (PD) Ct   - - 20 pF -
តាមដានបច្ចុប្បន្ន Im - 0.10 - 2.0 mA -
ចរន្តងងឹត (PD) Id   - - 50 nA -

ភក្ដិកំណត់ត្រាកំណត់:បន្ទះសៀគ្វីឡាស៊ែរទាំងអស់បានមកពី wafers ដែលត្រូវបានបញ្ជាក់ដោយប្រើឧបករណ៍តំណាងជាច្រើនដែលត្រូវតែសម្រេចបាននូវទិន្នផលដែលអាចទទួលយកបានសម្រាប់ការដុតចូល។

1. សីតុណ្ហភាពឡាស៊ែរកំណត់ 25 ℃, ចរន្តលំអៀងនៅ 55mA

2. ករណីប្រតិបត្តិការសីតុណ្ហភាព -40 ~ 70 ℃


● ទិន្នន័យធម្មតា។

(λ: CWDM, TC = 25 ℃)

(រូបភាពទី 1 ទិន្នន័យ X-Band S11 និង S22)

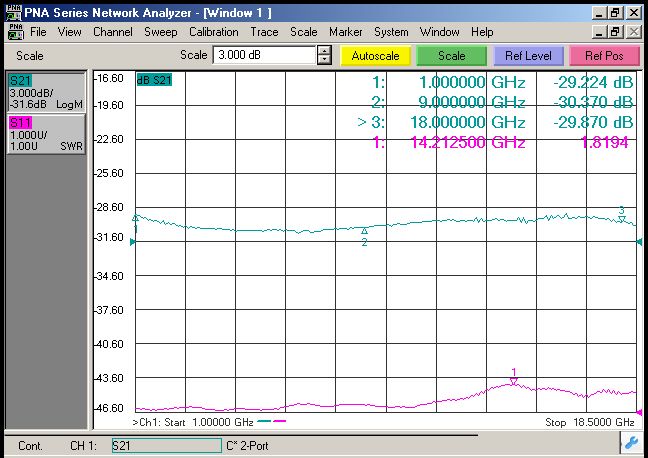

(រូបភាពទី 2 ទិន្នន័យ Ku- Band S11 និង S22)


● គ្រោងការណ៍អគ្គិសនី

នាំមុខ# មុខងារ
1 ឧបករណ៍កំដៅ
2 ឧបករណ៍កំដៅ
3 LD-(លំអៀង)
4 PD+
5 PD-
6 ម៉ាស៊ីនត្រជាក់+
7 ម៉ាស៊ីនត្រជាក់-
8 LD-(RF)
9 ដី

● គំនូរគ្រោង (ឯកតា៖ mm)


ឧបករណ៍ភ្ជាប់ RF: SMA

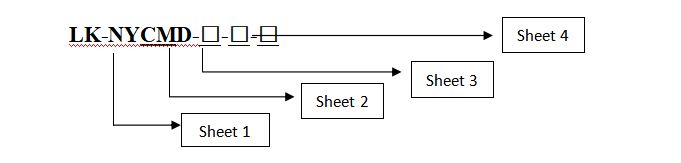

● ព័ត៌មានបញ្ជាទិញ

សន្លឹកទី១៖

លេខកូដ ប្រវែងរលកធម្មតា។
CM CWDM Coarse Wavelength Division Multiplexer 7PIN កញ្ចប់មេអំបៅ

សន្លឹកទី១៖

លេខកូដ កម្រិតបញ្ជូនអាណាឡូក
X 0.1 ទៅ 12 GHz
Ku 1 ដល់ 18 GHz

សន្លឹកទី១៖

លេខកូដ W1 W2 W3 W4 W5 W6 W7
រលកពន្លឺ (nm) 1270 1290 1310 1330 1350 1370 1390

សន្លឹកទី១៖

លេខកូដ ប្រភេទភ្ជាប់ សំគាល់
A FC / APC Single-mode 9/125 μm fiber pigtail, 0.9mm, ប្រវែង 1m
S SC / APC
N គ្មានឧបករណ៍ភ្ជាប់

● ការប្រុងប្រយ័ត្ន

  • កាំពត់សរសៃមិនតិចជាង 20 ម.ម សម្រាប់ជៀសវាងការខូចសរសៃ។

  • ត្រូវប្រាកដថាផ្នែកភ្ជាប់នៃសរសៃអំបោះគឺស្អាតមុនពេលភ្ជាប់វាទៅសៀគ្វីអុបតូ។

  • ការការពារ ESD ដែលសមស្របគឺត្រូវបានទាមទារនៅក្នុងការផ្ទុក ការដឹកជញ្ជូន និងការប្រើប្រាស់។

ការកម្មវិធី

  • ទំនាក់ទំនងទិន្នន័យល្បឿនលឿន

  • ការដកអង់តែន

  • បណ្តាញទូរស័ព្ទចល័ត និងកុំព្យូទ័រ

  • ការបញ្ជូនតំណ RF អាណាឡូក

  • ទំនាក់ទំនងយោធា

  • ការតាមដាន តេឡេម៉ែត្រ និងការត្រួតពិនិត្យ

  • ប្រព័ន្ធ Telemetry

  • ប្រព័ន្ធការពារ និងយោធា
