LK-NY55D ថាមពលខ្ពស់ DWDM DFB Laser

  • ការភ្ជាប់ចរន្តដោយផ្ទាល់
  • ជួរថាមវន្តខ្ពស់។
  • ចរន្តកម្រិតទាប
  • ថាមពលទិន្នផលខ្ពស់
  • កញ្ចប់មេអំបៅ 14pin
  • សីតុណ្ហភាពករណីប្រតិបត្តិការ: -20 ទៅ 70 ℃
  • ភាពជឿជាក់ខ្ពស់
  • ទិន្នផលថាមពលខ្ពស់រហូតដល់ 100mw
  • Polarization Maintaining (PM) ជាតិសរសៃ
សាកសួរ

+ 86 29 88244373

ការ​ពិពណ៌នា​ពី​ផលិតផល

ឡាស៊ែរ LK-NY55D ត្រូវបានរចនាឡើងដើម្បីបម្រើជាឧបករណ៍បញ្ចេញអុបទិកជាក់លាក់ដែលមានថាមពលខ្ពស់ ប្រវែងរលក ដែលល្អសម្រាប់ការរួមបញ្ចូលជាមួយម៉ូឌុលខាងក្រៅនៅក្នុងប្រព័ន្ធ CATV និង DWDM ។ វាស័ក្តិសមជាពិសេសសម្រាប់កម្មវិធីដែលពាក់ព័ន្ធនឹង super trunking និងការចែកចាយ។ ប្រវែងរលកដែលផ្តល់ដោយស៊េរីនេះប្រកាន់ខ្ជាប់នូវស្តង់ដារ ITU Grid ក្នុងលក្ខខណ្ឌនៃការកំណត់ទាំងជួរ និងឆានែល។

ស៊េរីនេះភ្ជាប់មកជាមួយសរសៃដែលរក្សារាងប៉ូល (PM) និងមានមុខងារភ្ជាប់ចរន្តដោយផ្ទាល់ (dc) ។ វារួមបញ្ចូលទាំងម៉ាស៊ីនត្រជាក់ Thermoelectric Cooler (TEC) ដែលជាទែរម៉ូសម្រាប់វាស់សីតុណ្ហភាព និងម៉ូនីទ័រ photodiode សម្រាប់ការត្រួតពិនិត្យថាមពលអុបទិក។ ម៉ូឌុលនេះត្រូវបានដាក់ក្នុងកញ្ចប់មេអំបៅ 14-pin ដែលត្រូវគ្នាជាមួយនឹងប្លង់ម្ជុល OC-48 ហើយវារួមបញ្ចូលឧបករណ៍អុបទិកនៅក្នុងកញ្ចប់ខ្លួនឯង។

បញ្ជាក់បច្ចេកទេស
លក្ខណៈអគ្គិសនី/អុបទិក (TC = 25 ± 3 ℃)
ប៉ា​រ៉ា​មែ​ត្រ និមិត្តសញ្ញា។ លក្ខខណ្ឌ នាទី ប្រភេទ អតិបរមា គ្រឿង
ប្រេកង់ f - 0.01 - 1 ហ្គេស
កម្រិតបញ្ជូន (-3dB, I=200mA) S21 - 1     ហ្គេស
ថាមពលទិន្នផលអុបទិក P

កំណែ 40 mW, T = Tset, IF = ខ្ញុំOPកំណែ 50 mW, T = Tset, IF = ខ្ញុំOPកំណែ 63 mW, T = Tset, IF = ខ្ញុំOPកំណែ 80 mW, T = Tset, IF = ខ្ញុំOPកំណែ 100 mW, T = Tset, IF = ខ្ញុំOP
40
50
63
80
100		 - - mW
Thershold បច្ចុប្បន្ន ទី បូ - - 40 mA
ចរន្តប្រតិបត្តិការ។ អាយ កំណែ 40 mW, BOL
កំណែ 50 mW, BOL
កំណែ 63 mW, BOL
កំណែ 80 mW, BOL
កំណែ 100 mW, BOL		 -
-
-		 -
-
-		 280
350
450
580
650		 mA
វ៉ុលប្រតិបត្តិការ វ៉ូ បូល, IF = ខ្ញុំOP - - 2.5 V
រលកកំពូល λ T = Tset, IF = ខ្ញុំOP - 1550 - nm
អាំងតង់ស៊ីតេនៃសំលេងរំខាន រីន - - - -160 dB / ហឺត
សមាមាត្រការបង្ក្រាបរបៀបចំហៀង អេស។ អេស។ អេស   30 - - dB
ការផុតពូជប៉ូឡារីស PER IF = ខ្ញុំOP 17 - - dB
រលក​រសាត់​ទៅ​លើ TC ជួរ ∆λជំនិត T = TOP - - 40 pm
ធន់ទ្រាំនឹងទែរម៉ូម៉ែត្រ រ TOP= 25 ℃ 9.5 10 10.5 ក
ទែម៉ូម៉ែត្រ មេគុណ Tស៊ីធីធី TOP= 25 ℃ - -4.4 - % / អង្សាសេ
TEC បច្ចុប្បន្ន Itec -20 ℃ <TC<៣០ ℃ -1.0 - 1.5 A
តង់ស្យុង TEC វីតេក -20 ℃ <TC<៣០ ℃ -2.0 - 3.0 V
ឧបសគ្គ RF ហ្សីន 40 MHz - 1002 MHz 1 - 6 Ω
តាមដាន PD បច្ចុប្បន្ន Im IF = IOP, VMPD = -5 V 0.1 - 2.5 mA
ត្រួតពិនិត្យ PD ចរន្តងងឹត (PD) Id IOP = 0 mA, VMPD = -5 V - - 0.2 uA
ការវាយតម្លៃអតិបរមាធម្មតា និងដាច់ខាត
ប៉ា​រ៉ា​មែ​ត្រ និមិត្តសញ្ញា។ លក្ខខណ្ឌ អប្បបរមា អតិបរមា។ អង្គភាព
ឡាស៊ែរឆ្ពោះទៅមុខ DC បច្ចុប្បន្ន If - - 750 mA
ឡាស៊ែរបញ្ច្រាសវ៉ុល V - - 2 V
Photodiode វ៉ុលបញ្ច្រាស VR - - 10 V
សីតុណ្ហភាពប្រតិបត្តិការ ទៅ - -20 +70 ° C
សី​តុ​ណ្ហា​ភាព​ផ្ទុក Ts - -40 +85 ° C
ESD - HBM: R = 1500 Ω, C = 100 pF -500 500 V

ចំណាំ៖ បន្ទះសៀគ្វីឡាស៊ែរទាំងអស់បានមកពី wafers ដែលត្រូវបានបញ្ជាក់ដោយប្រើឧបករណ៍តំណាងជាច្រើនដែលត្រូវតែសម្រេចបាននូវទិន្នផលដែលអាចទទួលយកបានសម្រាប់ការដុតចូល។

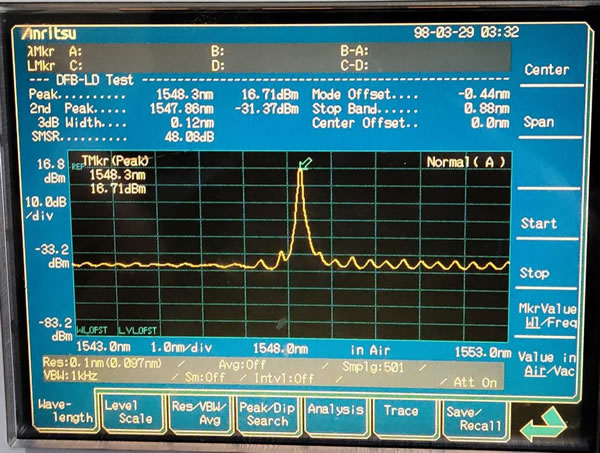

● ទិន្នន័យធម្មតា។

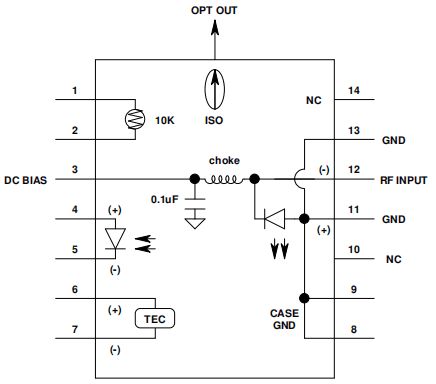

● គ្រោងការណ៍អគ្គិសនី

នាំមុខ# មុខងារ នាំមុខ# មុខងារ
1 ឧបករណ៍កំដៅ 8 GND
2 ឧបករណ៍កំដៅ 9 GND
3 LD-(លំអៀង) 10 NC
4 PD anode 11 GND(LD+)
5 PD cathode 12 RF ក្នុង
6 ម៉ាស៊ីនត្រជាក់+ 13 GND(LD+)
7 ម៉ាស៊ីនត្រជាក់- 14 NC

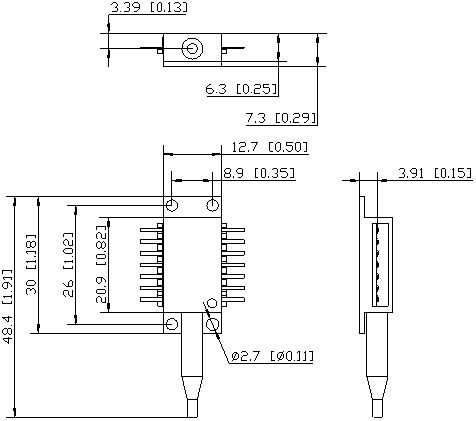

● វិមាត្រ និងម្ជុល (ឯកតា៖ mm[inch])

ឧបករណ៍ភ្ជាប់ RF: SMA

● ព័ត៌មានបញ្ជាទិញ

សន្លឹកទី១៖

លេខកូដ ការពិពណ៌នា
55 កញ្ចប់មេអំបៅ 14PIN ថាមពលខ្ពស់ DWDM

សន្លឹកទី១៖

លេខកូដ ថាមពលអុបទិក
040 40mW
050 50mW
063 63mW
100 100mW

សន្លឹកទី១៖

ឆានែល ប្រេកង់ (THz) រលកកណ្តាល (nm)   ឆានែល ប្រេកង់ (THz) រលកកណ្តាល (nm)
C01 ប្រវែងរលកផ្ទាល់ខ្លួនណាមួយដែលចង់បាន C37 193.7 1547.72
C02 មិនមែន ITU, 1547 nm - 1560 nm C38 193.8 1546.92
C03 មិនមែន ITU, 1557 nm - 1560 nm C39 193.9 1546.12
C04 មិនមែន ITU, 1530 nm - 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

សន្លឹកទី១៖

លេខកូដ ការពិពណ៌នា
PM ឧបករណ៍ភ្ជាប់សរសៃ PM-FC/APC, 0.9mm, ប្រវែង 1m

● ការប្រុងប្រយ័ត្ន

កាំពត់សរសៃមិនតិចជាង 20 ម.ម សម្រាប់ជៀសវាងការខូចសរសៃ។

ត្រូវប្រាកដថាផ្នែកភ្ជាប់នៃសរសៃអំបោះគឺស្អាតមុនពេលភ្ជាប់វាទៅសៀគ្វីអុបតូ។

ការការពារ ESD ដែលសមស្របគឺត្រូវបានទាមទារនៅក្នុងការផ្ទុក ការដឹកជញ្ជូន និងការប្រើប្រាស់។

ការកម្មវិធី

CATV

DWDM

អុបទិកអវកាសទំនេរ

ការចែកចាយនិងការចែកចាយដ៏អស្ចារ្យ,

ការបញ្ជូនសញ្ញានៅក្នុងបណ្តាញអុបទិក
